特種起重吊鉤的有限元分析

編輯：凌鷹起重機械瀏覽：3935 添加時間：2014-12-19 08:41:26

對一種碼頭特種吊鉤的強度進行了分析。首先確定吊鉤截面形狀,然后建立ANSYS有限元計算模型,并在其計算的基礎上,采用正交設計方法,研究此特種吊鉤四個主要設計參數(B1、B2、H、D)對其強度的影響規律,回歸出大應力計算公式,后按實際要求進行設計。

本文研究對象為一種在碼頭上使用的特種吊鉤,其基本形狀如圖1所示(鉤座沒有畫出),吊鉤方向能夠隨著拉力自由調整,吊鉤上的空腔里面裝有能精確測定吊鉤所承受拉力的壓力塊,它對于保證碼頭起吊貨物操作的安全有著非常重要的意義。

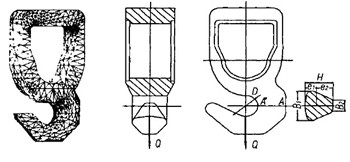

圖1　吊鉤基本形狀及有限元分析模型圖

由圖可見,這種吊鉤形狀與普通吊鉤外形有所不同,如按照一般吊鉤強度設計方法進行設計,可能會導致較大的誤差,所以筆者采用ANSYS軟件對此種吊鉤進行有限元分析,并采用正交設計方法,研究了此特種吊鉤四個主要設計參數(B1、B2、H、D)對其強度的影響規律,然后以彈性梁理論為基礎,對有限元計算結果進行了回歸分析,得出了此種吊鉤大應力的簡單計算公式。

后根據需要在保證強度的條件下設計出了重量輕的吊鉤。
