手拉葫蘆齒輪傳動的設計特點
編輯：凌鷹起重機械
瀏覽：3669
添加時間：2016-06-22 09:47:46
手拉葫蘆傳動齒輪，采用堆成排列的兩組兩級直齒四柱齒輪傳動。在手鏈輪軸（五齒長軸）、起重鏈輪軸之間由兩組并列的中間齒輪組成兩條平行的傳動鏈，同時為了結構緊湊外形美觀，將手鏈輪裝置在起重鏈輪軸中心。
由于上述結構特點，在制造工藝上應保證兩組中間齒輪（短軸齒輪和片齒輪）的組合裝配的相對位置正確性，使在工作的任何時刻兩組短軸齒輪與片齒輪的組裝件中至少一組中的片齒輪，短軸齒輪同時都能與五齒長軸齒輪、花鍵孔齒輪嚙合進行工作。五齒長軸和花鍵孔齒輪均選用單齒，其目的是便于嚙合的兩組齒輪，嚙合位置相差1/2齒的傾轉角。不至于同時工作在齒頂或齒腹以便交替工作。

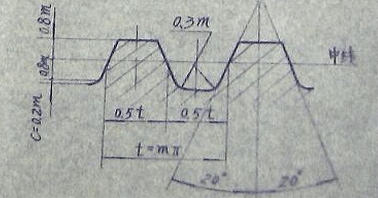

齒形的選擇：根據葫蘆傳動齒輪低速重載，小齒輪齒數甚小等特點。HSZ型葫蘆選用了齒形角為20°的漸開線特種短齒變位齒輪，其基本齒條的基本參數如下圖：
